Bộ lưu điện UPS là thiết bị giúp cửa cuốn tiếp tục hoạt động khi nguồn điện lưới bị mất hoặc gặp sự cố. Để thực hiện chức năng này, UPS được cấu thành từ nhiều bộ phận phối hợp với nhau như ắc quy, bộ sạc, bộ nghịch lưu và mạch điều khiển. Hiểu rõ cấu tạo bộ lưu điện UPS sẽ giúp người dùng dễ dàng hơn trong việc lựa chọn, sử dụng và bảo dưỡng thiết bị. Cùng Cửa Cuốn Thông Minh tìm hiểu ngay!

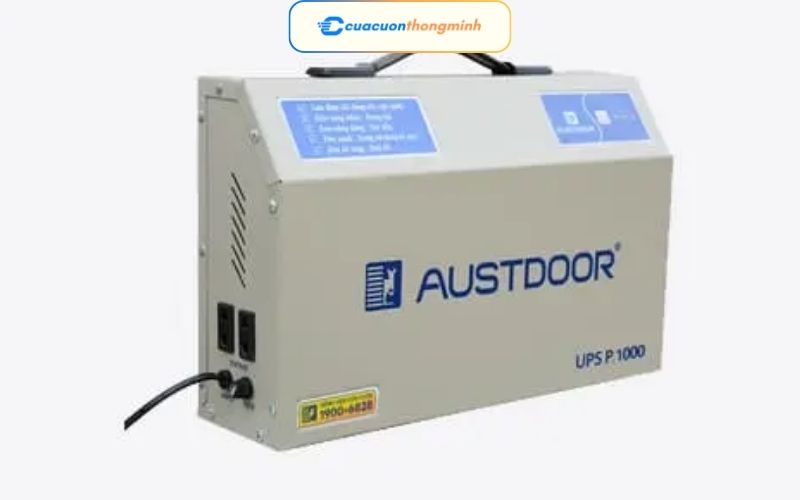

Bộ Lưu Điện UPS Là Gì?
UPS là viết tắt của Uninterruptible Power Supply, có nghĩa là bộ lưu điện liên tục. Thiết bị có nhiệm vụ cung cấp nguồn điện dự phòng cho tải khi nguồn điện chính bị mất, chập chờn hoặc không ổn định.
Đối với cửa cuốn, UPS thường được lắp giữa nguồn điện và mô tơ. Khi điện lưới hoạt động bình thường, UPS cung cấp và quản lý nguồn điện đồng thời nạp năng lượng cho ắc quy. Khi mất điện, năng lượng được lưu trữ trong ắc quy sẽ được chuyển đổi thành điện xoay chiều để duy trì hoạt động của cửa.

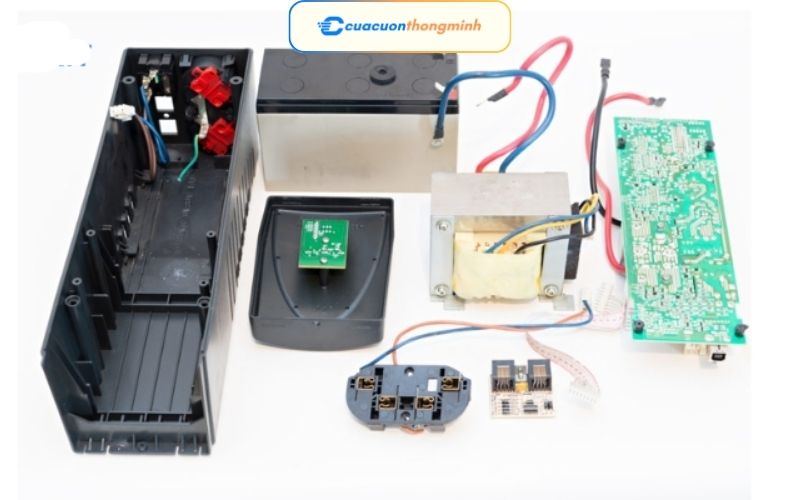

Cấu Tạo Bộ Lưu Điện UPS Gồm Những Bộ Phận Nào?
Tùy từng model, cấu tạo UPS có thể khác nhau. Tuy nhiên, một bộ lưu điện cửa cuốn thường gồm các thành phần chính sau:
Ắc Quy Lưu Điện
Ắc quy là bộ phận trực tiếp lưu trữ năng lượng điện để sử dụng khi nguồn điện lưới bị mất.
Dung lượng ắc quy ảnh hưởng đến thời gian UPS có thể duy trì hoạt động cho cửa cuốn. Nếu dung lượng càng lớn, khả năng cung cấp điện dự phòng trong cùng điều kiện tải thường càng lâu.
Trong quá trình sử dụng, ắc quy có thể suy giảm dung lượng theo thời gian. Khi ắc quy bị chai hoặc xuống cấp, thời gian lưu điện sẽ giảm đáng kể.
Bộ Sạc
Bộ sạc có nhiệm vụ chuyển đổi nguồn điện đầu vào thành dòng điện phù hợp để nạp năng lượng cho ắc quy.
Ngoài việc nạp điện, mạch sạc còn có vai trò kiểm soát quá trình sạc nhằm hạn chế tình trạng sạc không phù hợp cho ắc quy. Chất lượng bộ sạc ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của hệ thống lưu điện.
Bộ Nghịch Lưu Inverter
Inverter là bộ phận chuyển đổi điện một chiều từ ắc quy thành điện xoay chiều để cấp cho mô tơ cửa cuốn khi mất điện.
Đây là một trong những bộ phận quan trọng nhất của UPS. Khả năng chuyển đổi điện của inverter quyết định chất lượng nguồn điện đầu ra và khả năng tương thích với thiết bị sử dụng.
Mạch Điều Khiển
Mạch điều khiển có nhiệm vụ giám sát và phối hợp hoạt động của các bộ phận bên trong UPS.
Tùy thiết kế, mạch này có thể theo dõi điện áp đầu vào, tình trạng ắc quy, mức tải và điều khiển quá trình chuyển đổi giữa nguồn điện lưới với nguồn điện dự phòng.
Khi phát hiện mất điện, hệ thống sẽ chuyển sang chế độ cấp điện từ ắc quy để duy trì hoạt động của cửa cuốn.
Bộ Chuyển Mạch
Bộ chuyển mạch đảm nhiệm việc chuyển đổi giữa nguồn điện lưới và nguồn điện từ UPS.
Khi nguồn điện bình thường, tải sử dụng điện lưới. Khi xảy ra mất điện, bộ chuyển mạch kết hợp với mạch điều khiển để đưa nguồn điện từ inverter đến mô tơ.
Hệ Thống Bảo Vệ
UPS thường được trang bị các mạch bảo vệ nhằm hạn chế rủi ro trong quá trình vận hành. Tùy model, thiết bị có thể có chức năng bảo vệ:
- Quá tải.
- Ngắn mạch.
- Điện áp đầu vào bất thường.
- Điện áp ắc quy quá thấp.
- Quá nhiệt.
Các cơ chế bảo vệ giúp giảm nguy cơ hư hỏng cho UPS và thiết bị được cấp điện.
Vỏ Và Hệ Thống Tản Nhiệt
Vỏ UPS có nhiệm vụ bảo vệ các linh kiện bên trong khỏi bụi, va chạm và tác động từ môi trường.
Một số bộ lưu điện còn được thiết kế quạt hoặc các khe tản nhiệt để hỗ trợ giải phóng nhiệt sinh ra trong quá trình hoạt động. Vì vậy, vị trí lắp đặt UPS cần thông thoáng và không nên bị che kín các khu vực thoát nhiệt.
Khám phá ngay: Giá Cửa Cuốn Austdoor Chính Hãng Mới

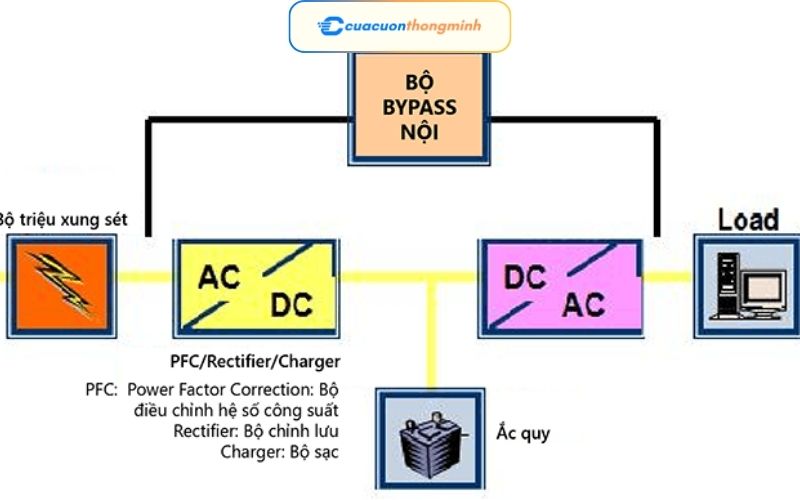

Sơ Đồ Cấu Tạo Và Dòng Điện Trong UPS
Có thể hình dung quá trình hoạt động của UPS theo sơ đồ cơ bản:
Nguồn điện lưới → Bộ sạc → Ắc quy → Inverter → Mô tơ cửa cuốn
Trong điều kiện điện lưới ổn định, UPS vừa cấp nguồn cho hệ thống vừa nạp điện cho ắc quy.
Khi mất điện:
Ắc quy → Inverter → Nguồn điện xoay chiều → Mô tơ cửa cuốn
Nhờ đó, người dùng vẫn có thể điều khiển cửa cuốn trong thời gian nhất định mà không cần nguồn điện lưới.
Nguyên Lý Hoạt Động Của Bộ Lưu Điện UPS
Khi Có Điện Lưới
Nguồn điện từ hệ thống điện được đưa vào UPS. Bộ sạc thực hiện chuyển đổi và nạp năng lượng cho ắc quy, trong khi hệ thống tiếp tục cung cấp điện cho cửa cuốn.
Trong thời gian này, ắc quy được duy trì trạng thái sẵn sàng để sử dụng khi cần thiết.
Khi Mất Điện
Khi UPS phát hiện nguồn điện lưới bị mất, mạch điều khiển sẽ kích hoạt chế độ dự phòng. Năng lượng từ ắc quy được đưa đến inverter để chuyển đổi thành nguồn điện phù hợp với mô tơ.
Tùy thiết kế của UPS, quá trình chuyển nguồn có thể diễn ra rất nhanh để hạn chế ảnh hưởng đến hoạt động của thiết bị.
Khi Điện Lưới Được Khôi Phục
Khi nguồn điện trở lại bình thường, hệ thống chuyển về chế độ sử dụng điện lưới và bộ sạc tiếp tục nạp điện cho ắc quy.
Chu trình này lặp lại mỗi khi xảy ra mất điện và khôi phục điện.
Vai Trò Của UPS Đối Với Cửa Cuốn
UPS đặc biệt hữu ích với những công trình sử dụng cửa cuốn làm lối ra vào chính. Khi xảy ra mất điện, người dùng vẫn có thể vận hành cửa bằng nguồn điện dự phòng.
Thiết bị giúp:
- Duy trì khả năng đóng mở cửa khi mất điện.
- Hạn chế tình trạng cửa bị khóa do mất nguồn.
- Hỗ trợ đưa cửa về trạng thái mong muốn trong trường hợp mất điện đột ngột.
- Tăng tính chủ động khi cửa được sử dụng tại nhà ở, cửa hàng hoặc văn phòng.
Tìm hiểu thêm: Bộ đảo chiều không dây cửa cuốn
Các Thông Số Cần Quan Tâm Khi Chọn UPS Cho Cửa Cuốn
Hiểu cấu tạo thôi chưa đủ, người dùng còn cần chọn UPS phù hợp với hệ thống cửa thực tế.
Công Suất UPS
Công suất UPS cần phù hợp với công suất và đặc tính tải của mô tơ cửa cuốn. Không nên lựa chọn thiết bị có công suất quá thấp vì có thể dẫn đến quá tải khi mô tơ hoạt động.
Dung Lượng Ắc Quy
Dung lượng ắc quy quyết định đáng kể đến thời gian dự phòng. Nếu cửa được sử dụng thường xuyên khi mất điện, cần lựa chọn dung lượng phù hợp với nhu cầu.
Điện Áp
Cần kiểm tra điện áp đầu vào, điện áp đầu ra và thông số của mô tơ trước khi lựa chọn để đảm bảo khả năng tương thích.
Thời Gian Lưu Điện
Không phải UPS nào cũng có thời gian lưu điện giống nhau. Thông số này phụ thuộc vào dung lượng ắc quy, công suất tải và tình trạng thực tế của pin hoặc ắc quy.
Những Lưu Ý Khi Sử Dụng Bộ Lưu Điện UPS
Để UPS hoạt động ổn định hơn, người dùng nên:
- Đặt UPS tại vị trí khô ráo, thông thoáng.
- Không để nước hoặc hóa chất tiếp xúc với thiết bị.
- Không che kín các khe tản nhiệt.
- Không kết nối tải vượt quá công suất cho phép.
- Kiểm tra ắc quy khi thời gian lưu điện giảm bất thường.
- Ngắt nguồn và liên hệ kỹ thuật viên khi UPS có mùi khét, phát nhiệt mạnh hoặc hoạt động không ổn định.
Đặc biệt, không nên tự ý tháo mở UPS khi chưa có kiến thức về điện và ắc quy.
Cấu tạo bộ lưu điện UPS cho cửa cuốn gồm nhiều bộ phận như ắc quy, bộ sạc, inverter, mạch điều khiển, bộ chuyển mạch và hệ thống bảo vệ. Mỗi thành phần đảm nhận một vai trò riêng nhưng phối hợp để cung cấp nguồn điện dự phòng khi cần thiết. Việc hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp người dùng lựa chọn UPS phù hợp, sử dụng đúng cách và chủ động hơn trong quá trình bảo dưỡng.
