Bộ tự dừng là một trong những bộ phận quan trọng giúp cửa cuốn vận hành đúng hành trình, tránh va chạm và đảm bảo an toàn trong quá trình sử dụng. Nếu bạn đang muốn tự lắp đặt hoặc thay thế bộ tự dừng nhưng chưa biết bắt đầu từ đâu, hãy cùng Cửa Cuốn Thông Minh tìm hiểu cách lắp tự dừng cửa cuốn đúng kỹ thuật, chi tiết và dễ thực hiện ngay trong bài viết dưới đây.

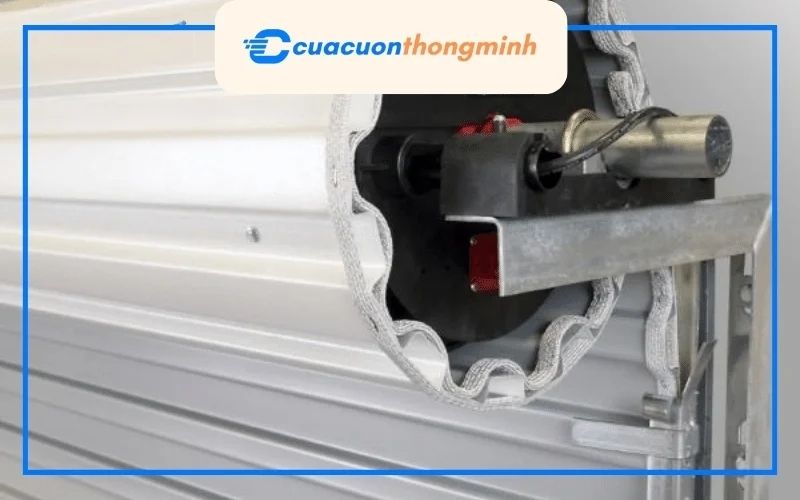

Bộ Tự Dừng Cửa Cuốn Là Gì?
Bộ tự dừng cửa cuốn là thiết bị có nhiệm vụ kiểm soát điểm dừng của cửa khi đóng hoặc mở, giúp cửa tự động dừng đúng vị trí đã được cài đặt. Bộ phận này hoạt động kết hợp với motor và hệ thống điều khiển để hạn chế tình trạng cửa chạy quá hành trình, va đập mạnh hoặc gây hư hỏng nan cửa, trục cuốn và motor. Việc lắp đặt bộ tự dừng đúng kỹ thuật không chỉ đảm bảo cửa cuốn vận hành ổn định, an toàn mà còn góp phần kéo dài tuổi thọ cho toàn bộ hệ thống.
Cấu Tạo Của Bộ Tự Dừng Cửa Cuốn
Để bộ tự dừng cửa cuốn hoạt động chính xác và đảm bảo cửa đóng mở đúng hành trình, thiết bị được cấu tạo từ nhiều bộ phận phối hợp với nhau. Mặc dù mỗi hãng sản xuất có thể có thiết kế riêng, nhưng hầu hết các bộ tự dừng cửa cuốn đều bao gồm những thành phần cơ bản sau:
- Cụm công tắc hành trình: Đây là bộ phận quan trọng nhất của bộ tự dừng, có nhiệm vụ nhận biết giới hạn đóng và mở của cửa. Khi cửa di chuyển đến vị trí đã cài đặt, công tắc sẽ kích hoạt để ngắt nguồn điều khiển motor, giúp cửa tự động dừng đúng điểm.
- Cam hành trình (vòng cam): Cam hành trình được lắp trên trục motor và quay đồng bộ với chuyển động của cửa cuốn. Khi quay đến vị trí đã thiết lập, cam sẽ tác động vào công tắc hành trình để tạo tín hiệu dừng.
- Ty ren hoặc núm điều chỉnh hành trình: Bộ phận này cho phép người dùng hoặc kỹ thuật viên điều chỉnh vị trí dừng khi cửa mở hết hoặc đóng kín. Việc căn chỉnh chính xác sẽ giúp cửa vận hành êm ái và tránh va đập.
- Tiếp điểm điện: Tiếp điểm có nhiệm vụ đóng hoặc ngắt mạch điện điều khiển khi nhận tín hiệu từ công tắc hành trình, đảm bảo motor dừng hoạt động đúng thời điểm.
- Vỏ bảo vệ: Thường được chế tạo từ nhựa kỹ thuật hoặc kim loại có độ bền cao, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, hơi ẩm, côn trùng và các tác động từ môi trường.
- Dây kết nối: Hệ thống dây dẫn kết nối bộ tự dừng với motor và hộp điều khiển, giúp truyền tín hiệu nhanh chóng và chính xác trong suốt quá trình cửa vận hành.
Xem thêm: Các Mẫu Cửa cuốn Stardoor Chất Lượng Cao
Nguyên Lý Hoạt Động Của Bộ Tự Dừng
Bộ tự dừng cửa cuốn hoạt động dựa trên cơ chế kiểm soát hành trình của motor thông qua hệ thống công tắc hành trình và cam hành trình. Khi motor vận hành, trục cửa cuốn sẽ quay kéo theo cam hành trình xoay theo. Đến vị trí đóng hoặc mở đã được cài đặt trước, cam sẽ tác động vào công tắc hành trình, gửi tín hiệu ngắt nguồn điều khiển đến motor. Nhờ đó, motor sẽ tự động dừng hoạt động, giúp cửa cuốn dừng chính xác tại vị trí mong muốn mà không cần người dùng can thiệp.
Nếu hành trình chưa được cài đặt đúng hoặc bộ tự dừng gặp sự cố, cửa cuốn có thể không dừng đúng vị trí, dẫn đến hiện tượng cửa đóng không kín, mở quá cao hoặc va đập mạnh vào điểm cuối hành trình. Vì vậy, việc lắp đặt đúng kỹ thuật, điều chỉnh hành trình chính xác và kiểm tra định kỳ bộ tự dừng là yếu tố quan trọng để cửa cuốn vận hành ổn định, đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ của motor cũng như toàn bộ hệ thống cửa.
Cách Lắp Tự Dừng Cửa Cuốn Đúng Kỹ Thuật
Việc lắp bộ tự dừng cửa cuốn đúng quy trình sẽ giúp cửa đóng mở chính xác, hạn chế va chạm và bảo vệ motor khỏi tình trạng hoạt động quá hành trình. Dưới đây là các bước lắp đặt cơ bản mà bạn có thể tham khảo.
Bước 1: Ngắt Nguồn Điện Và Kiểm Tra Hệ Thống Cửa Cuốn
Trước khi tiến hành lắp đặt, hãy ngắt hoàn toàn nguồn điện cấp cho cửa cuốn để đảm bảo an toàn. Sau đó kiểm tra tình trạng hoạt động của motor, trục cuốn, ray dẫn hướng và dây điện. Nếu phát hiện các bộ phận bị hư hỏng hoặc xuống cấp, nên sửa chữa hoặc thay thế trước khi lắp bộ tự dừng.
Bước 2: Xác Định Vị Trí Lắp Bộ Tự Dừng
Tiến hành xác định đúng vị trí lắp bộ tự dừng theo thiết kế của từng loại motor cửa cuốn. Thông thường, bộ tự dừng sẽ được gắn tại cụm hành trình của motor để có thể kiểm soát chính xác giới hạn đóng và mở của cửa.
Bước 3: Cố Định Bộ Tự Dừng
Đặt bộ tự dừng vào đúng vị trí và sử dụng vít hoặc bu lông để cố định chắc chắn. Trong quá trình lắp đặt cần đảm bảo bộ tự dừng không bị lệch, nghiêng hoặc lỏng vì điều này có thể làm sai lệch điểm dừng của cửa sau khi vận hành.
Bước 4: Đấu Dây Điện Theo Sơ Đồ Kỹ Thuật
Kết nối dây điện của bộ tự dừng với motor và hộp điều khiển theo đúng sơ đồ do nhà sản xuất cung cấp. Cần kiểm tra kỹ từng đầu nối, siết chặt các điểm tiếp xúc và bọc cách điện cẩn thận để tránh hiện tượng chập cháy hoặc mất tín hiệu trong quá trình sử dụng.
Bước 5: Cài Đặt Hành Trình Đóng Và Mở
Sau khi hoàn tất việc đấu nối, tiến hành điều chỉnh cam hành trình hoặc núm chỉnh để thiết lập vị trí cửa dừng khi mở hết và đóng kín. Nên điều chỉnh từ từ, mỗi lần một khoảng nhỏ rồi kiểm tra lại nhằm đảm bảo cửa dừng đúng vị trí mong muốn.
Bước 6: Chạy Thử Và Hiệu Chỉnh
Cấp nguồn điện trở lại và cho cửa cuốn vận hành thử nhiều lần. Quan sát xem cửa có dừng đúng điểm khi đóng và mở hay không. Nếu cửa dừng quá sớm hoặc quá muộn, hãy tiếp tục điều chỉnh bộ tự dừng cho đến khi hành trình đạt độ chính xác cao và cửa vận hành êm ái, ổn định.
Bước 7: Kiểm Tra Lần Cuối Và Hoàn Thiện
Sau khi hoàn tất việc điều chỉnh, kiểm tra lại toàn bộ hệ thống gồm các đầu nối điện, ốc vít cố định và khả năng hoạt động của bộ tự dừng. Việc kiểm tra lần cuối giúp đảm bảo cửa cuốn vận hành an toàn, hạn chế sự cố trong quá trình sử dụng và kéo dài tuổi thọ của motor cũng như toàn bộ hệ thống cửa cuốn.
Khám phá ngay: Cách lắp cửa cuốn không motor
Có Nên Lắp Bộ Tự Dừng Cửa Cuốn
Câu trả lời là nên, đặc biệt đối với các dòng cửa cuốn sử dụng motor điện. Bộ tự dừng giúp cửa tự động dừng đúng vị trí khi đóng hoặc mở hết hành trình, hạn chế tình trạng cửa va đập mạnh, chạy quá giới hạn hoặc gây áp lực lên motor. Nhờ đó, cửa cuốn vận hành ổn định hơn, giảm nguy cơ hư hỏng các bộ phận cơ khí và tăng độ an toàn trong quá trình sử dụng.
Bên cạnh đó, việc lắp bộ tự dừng đúng kỹ thuật còn giúp kéo dài tuổi thọ của motor, tiết kiệm chi phí sửa chữa và bảo trì về lâu dài. Tuy nhiên, để bộ tự dừng hoạt động hiệu quả, bạn nên lựa chọn sản phẩm chất lượng và được lắp đặt bởi đội ngũ kỹ thuật có kinh nghiệm nhằm đảm bảo việc cài đặt hành trình chính xác và an toàn.
